Handleiding: monitorhouder voor de AIO-controller
Zo zet je de monitorhouder in elkaar en klik je hem op je Carplounge AIO-controller. Je hebt geen gereedschap nodig.
-
Twee delen
De houder bestaat uit twee delen: de schermhouder met het ronde gat, waar je monitor in komt, en het frame, dat om de controller klikt.
-

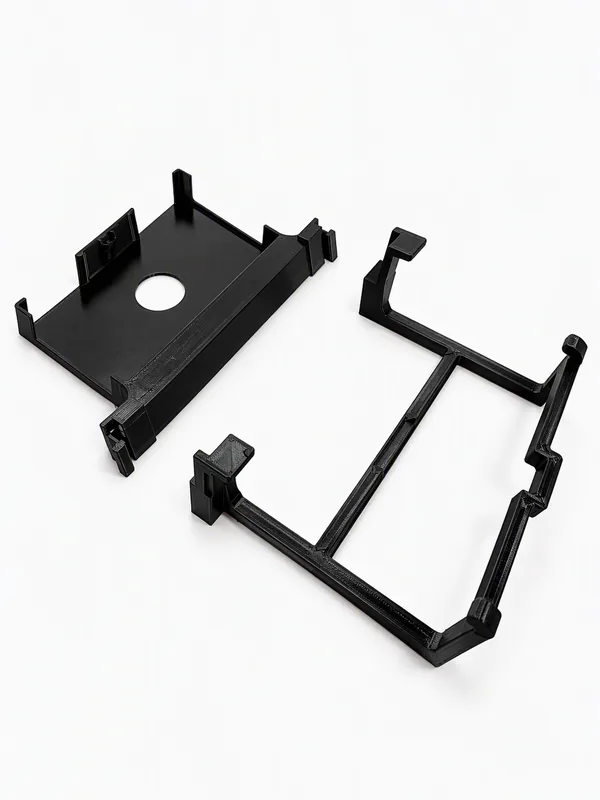

Schermhouder (links) en frame
-
-
Klik de schermhouder op het frame
Aan beide kanten zit een klikarm aan de schermhouder en een blokje aan het frame. Zet de klikarm over het blokje en druk hem aan tot hij hoorbaar klikt. Doe dit aan beide kanten; daarna zitten de twee delen stevig aan elkaar.
-

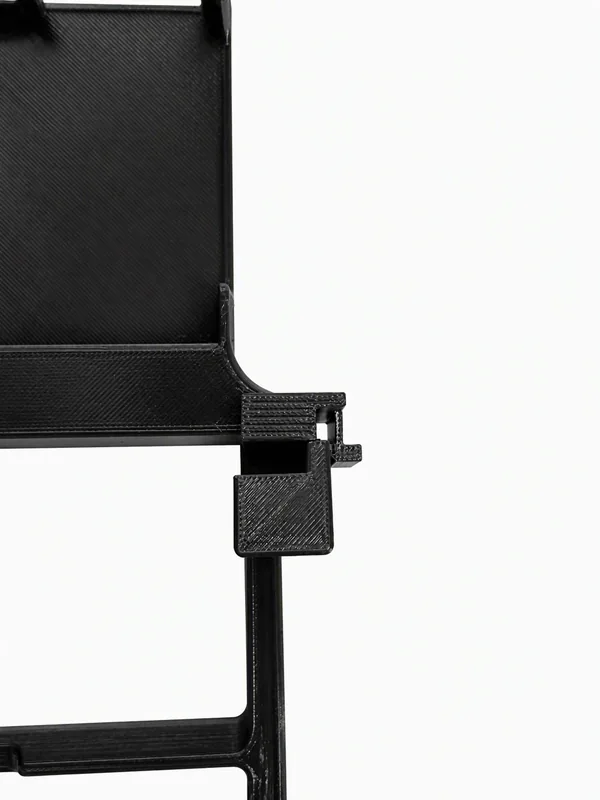

Klikarm boven het blokje -

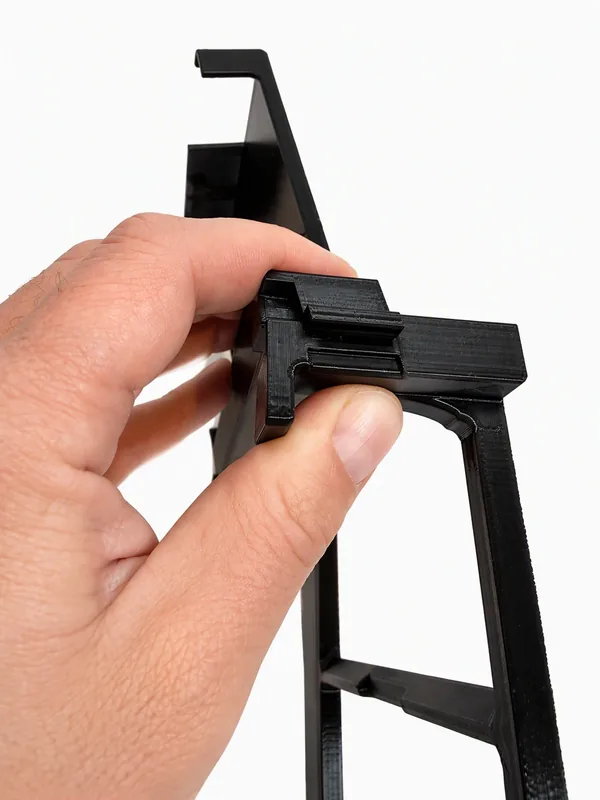

Aandrukken tot hij klikt -

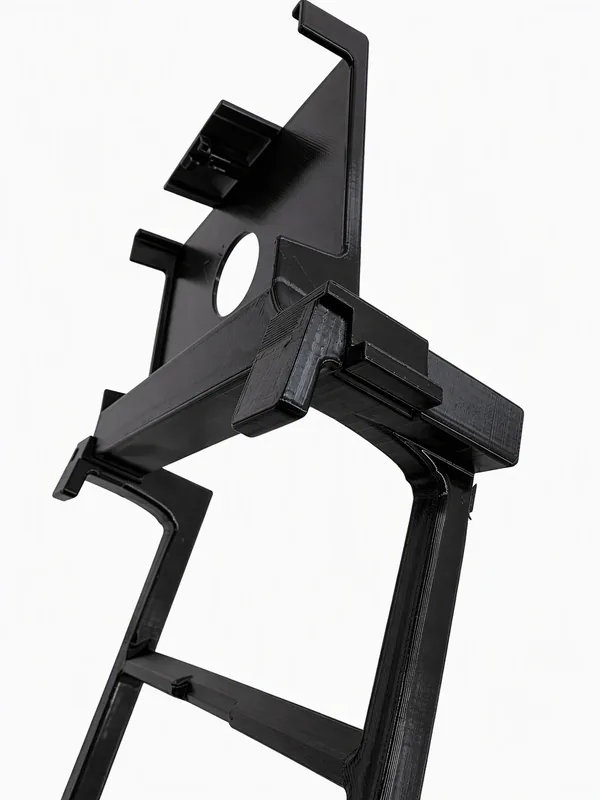

Beide kanten vast -

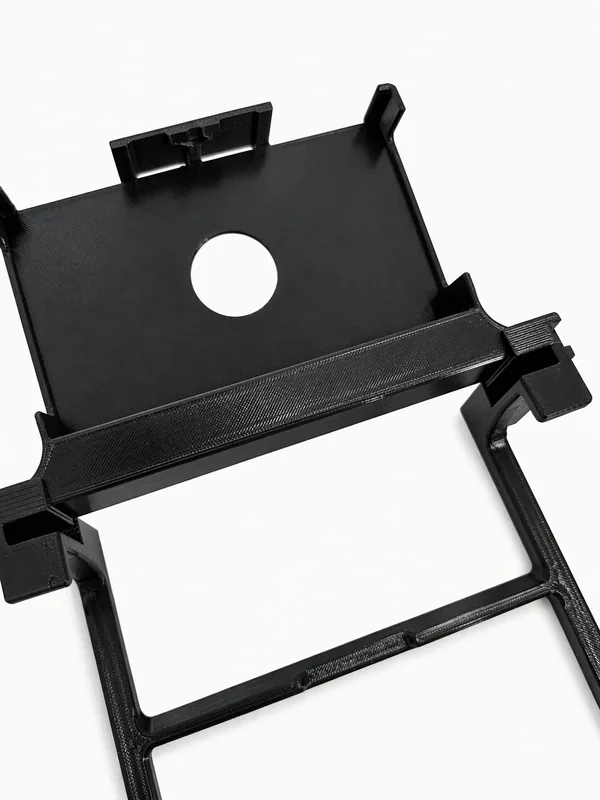

Klaar voor de controller -

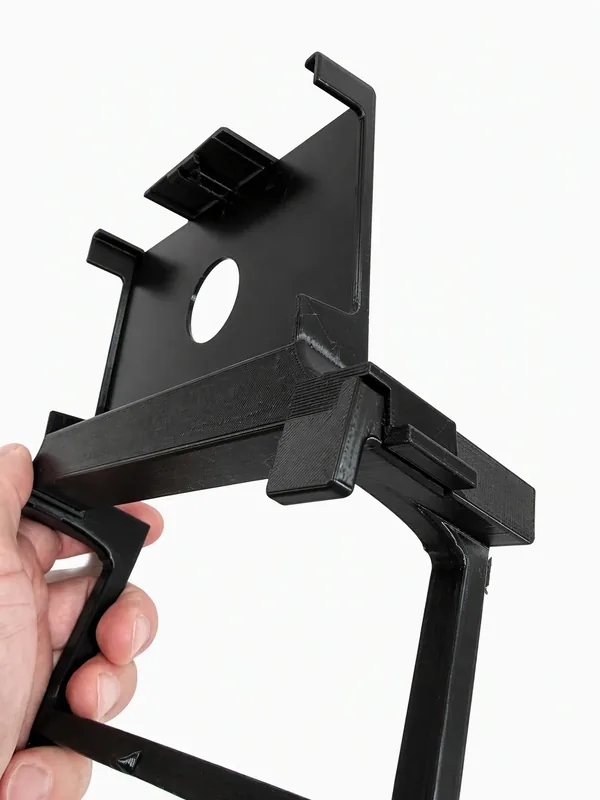

Eén geheel
-
-
Klik de houder op de controller
Leg de controller in het frame en haak hem eerst aan één kant achter de rand van het frame. Druk de controller daarna aan de andere kant naar beneden tot het frame over de rand klikt. Antennes, aansluitingen en de statiefaansluiting blijven vrij.
-

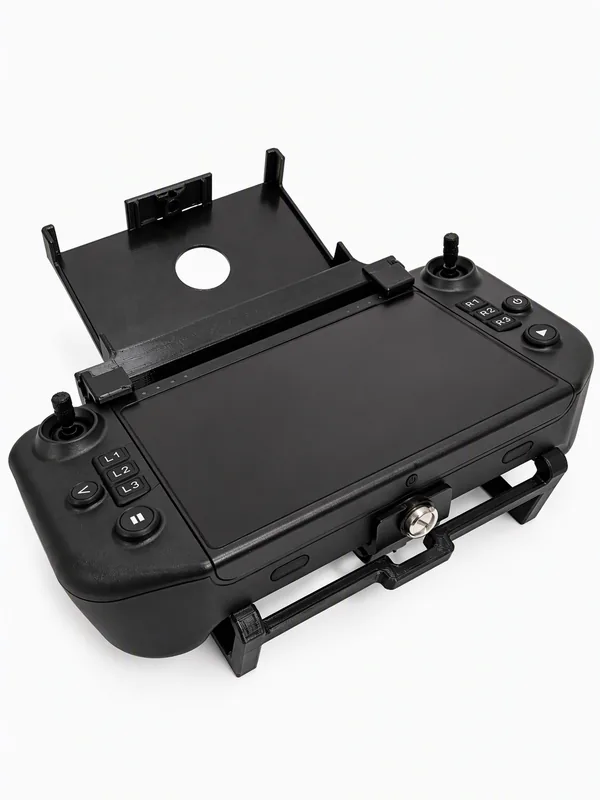

Onderkant: het frame klikt over de rand -

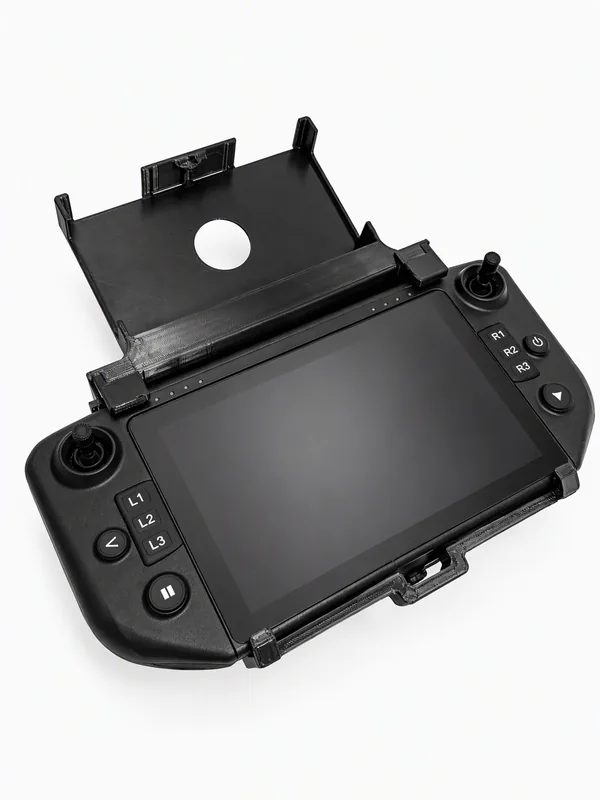

Vast op de controller
-
-
Zet de monitor erin
Klik de monitor in de schermhouder. Hij zit vast en is makkelijk weer uit te nemen.
-
Klaar voor gebruik
-
Eraf halen
De hele houder klik je in één keer van de controller: trek de kant die je als laatste naar beneden drukte weer omhoog en haal hem eraf. Schermhouder en frame blijven aan elkaar, zodat je de houder in zijn geheel kunt opbergen. Alleen de monitor eraf? Neem hem uit de schermhouder.
Gaat iets stroef? Forceer niets en kijk of de klikarm recht over het blokje zit. Vragen kun je mailen naar info@lsfishing.nl.
